Описание
Затвор дисковый поворотный применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортированию жидкостей, неагрессивных для конструкции затвора. Область применения: EPDM: вода (питьевая, техническая, морская), воздух без примесей масел, щелочи, кислоты, спирт и т.д. NBR: вода, технические масла, бензин, щелочи, воздух с добавлением масла, углеводородные смеси и т.д.
Технические характеристики
Внешний вид: EN 593 DIN 3354. Строительная длина: EN 558-1 Serie20 DIN 3202/K1. Фланцы: EN 1092-2 DIN 2501. TESTS: EN 12266 DIN 3230. Верхний фланец: ISO 5211 DIN 3338. Рабочая температура: EPDM 120°C, NBR 80°C. Рабочее давление: 10/16 атм.
Тип привода: стандартно: Ду 40-200 – рукоятка, Ду 250-600 – ручной редуктор. По заказу: электропривод. Покрытие: порошковое эпоксидное покрытие, нанесенное электростатическим способом голубого цвета RAL 5012 толщиной min 150 µm.
Конструкция и материалы

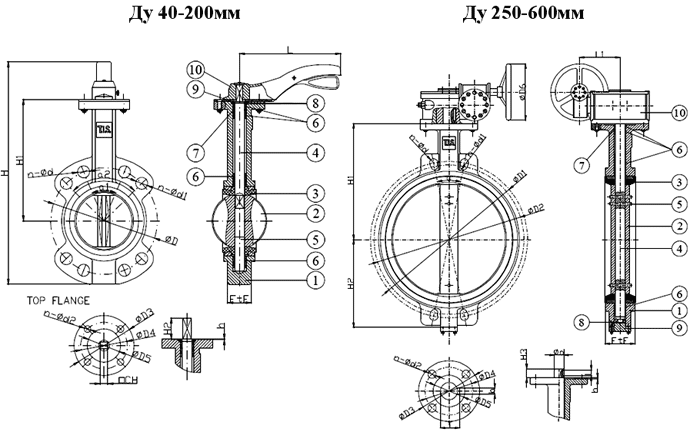

Ду 40-200 мм
| ЧАСТЬ | МАТЕРИАЛ | ||
|---|---|---|---|
| D104 | D106 | ||
| 1 | Корпус | Чугун GJL 250 | Чугун GJL 400 |
| 2 | Диск | Чугун GJL 400 | Нержсталь AISI 304 |
| 3 | Седло | Резина NBR или EPDM | |
| 4 | Шток | Нержавеющая сталь AISI420 | |
| 5 | Нижняя часть штока | Нержавеющая сталь AISI420 | |
| 6 | Втулка | PTFE | |
| 7 | O-ring | Резина NBR | |
| 8 | Шайба | Нержавеющая сталь AISI304 | |
| 9 | Фиксатор | Сталь | |
| 10 | Рычаг | Алюминий или чугун | |
Ду 250-600 мм
| ЧАСТЬ | МАТЕРИАЛ | ||
|---|---|---|---|
| D104 | D106 | ||
| 1 | Корпус | Чугун GJL250 | Чугун GJL 400 |
| 2 | Диск | Чугун GJL400 | Нержсталь AISI 304 |
| 3 | Седло | Резина NBR или EPDM | |
| 4 | Шток | Нержавеющая сталь AISI420 | |
| 5 | Нижняя часть штока | Нержавеющая сталь AISI420 | |
| 6 | Втулка | PTFE | |
| 7 | O-ring | Резина NBR | |
| 8 | Шайба | Углеродистая сталь | |
| 9 | Крышка | Чугун GJL250 Чугун GJL400 | |
| 10 | Редуктор | Чугун | |
