Применение
Чугунные фланцевые затворы с эксцентриситетом используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур
Защита от коррозии
Корпус дисковых поворотных затворов окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии.
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
Характеристики
| Номинальный диаметр (DN), мм | Цена, руб. |
|---|---|
| 300 | 155 026 |
| 350 | 230 637 |
| 400 | 262 992 |
| 500 | 357 056 |
| 600 | 435 756 |
| 700 | 696 799 |
| 800 | 795 794 |
| 1000 | 1 283 578 |
- Тип присоединения: фланцевое.
- Присоединительные размеры фланцев: Ру 10 и Ру 16 по ГОСТу 12815-80.
- Класс герметичности: А по ГОСТ 9544-2005.
Конструктивное исполнение
- С регулировочной рукояткой и пронумерованным зубчатым сектором, возможен вариант исполнения с замком.
- Ручной штурвал-редуктор с индикатором открытия.
- Электропривод.
Конструкция и материалы
- Корпус – чугун GGG40 с термообработанным эпоксидным покрытием.
- Диск – чугун GGG40, сталь, нержавеющая сталь.
- Уплотнитель – EPDM, NBR, VITON, PTFE.

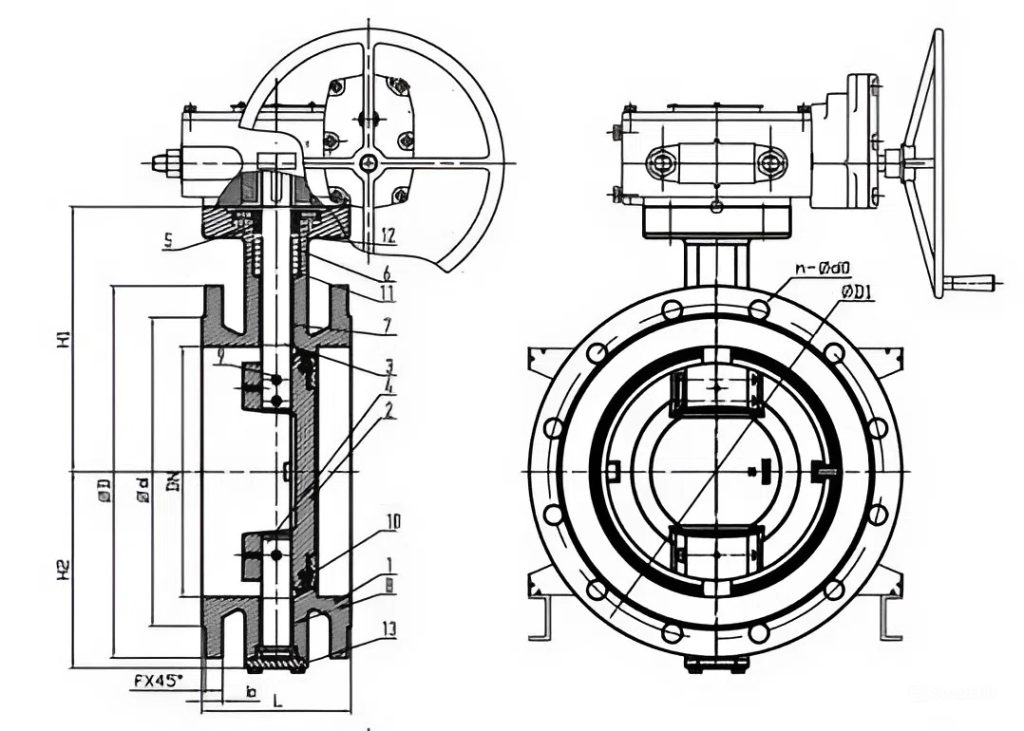

| № | деталь | материал |
|---|---|---|
| 1 | корпус | чугун |
| 2 | диск | чугун |
| 3 | верхняя часть штока | нержавеющая сталь |
| 4 | нижняя часть штока | нержавеющая сталь |
| 5 | прижимная втулка | чугун |
| 6 | уплотнительные кольца | EPDM |
| 7 | уплотнение штока | EPDM/NBR |
| 8 | уплотнение штока | EPDM/NBR |
| 9 | штифт | нержавеющая сталь |
| 10 | уплотнение узла затвора | EPDM |
| 11 | подшипниковая втулка | бронза |
| 12 | уплонительное кольцо | EPDM |
| 13 | крышка | чугун |
Особенности
Главным преимуществом затворов с эксцентриситетом является практически полное отсутствие трения в запорном узле и герметичность в обоих направлениях. Данные преимущества делают затвор надежным и долговечным устройством. Абсолютная герметичность и безопасность при экстремальных перепадах температуры и давления гарантированы за счет оптимальной эксцентриковой конструкции поворотного затвора. Низкий крутящий момент при открытии/закрытии и газонепроницаемость являются также преимуществами данной конструкции. Имеется возможность быстрой и простой замены уплотнения без разборки самого затвора. Корпус затвора литой, выполнен из чугуна или стали окрашенный долговечным эпоксидным полимерным составом, который на 100% предохраняет затвор от образования коррозии. Седловое уплотнение изготавливается из различных материалов, которые подходят практически для всех условий применения.
