Назначение
Муфта соединительная фланцевая ПФРК RKU DOMEX (фланец обжимной) применяется для соединения бесфланцевых чугунных, керамических, стальных труб, а также труб PCV с любой фланцевой арматурой.
Технические характеристики
- Рабочее давление – 1,0 МПа.
- Температура – 10-110°С.
- Максимальное угловое отклонение – 4 градуса.
- Рабочая среда – вода с различными неагрессивными примесями.

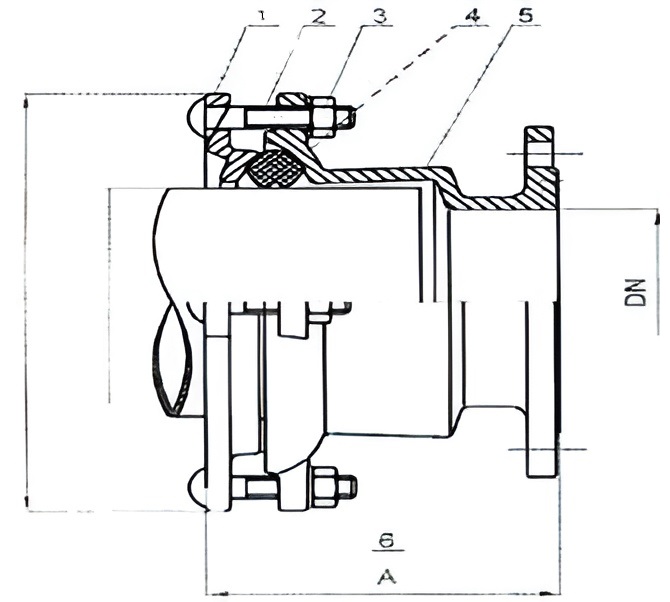

Устройство и материалы
Уплотнительная прокладка – резина NBR (по заказу EPDM). Покрытие – эпоксидная краска RAL 5015. По заказу шпильки, болты, гайки и шайбы могут выполняться из нержавеющей стали.
| Поз. | Составная часть | Материал | Норма |
|---|---|---|---|
| 1 | Крышка | EN-GJS-500-7 (GGG50) | PN-EN 1563:2000 |
| 2 | Болт | S235JR, гальванизированный | ISO 8677 |
| 3 | Гайка | S235JR, гальванизированная | PN-EN 24032 |
| 4 | Уплотнительная прокладка | Резина NBR или EPDM | PN-92/C-01604.01 |
| 5 | Корпуса | EN-GJS-500-7 (GGG50) | PN-EN 1563:2000 |
| 6 | Шайба | S235JR, гальванизированная | ISO 7089 |
| 7 | Крышка | EN-GJS-500-7 (GGG50) | PN-EN 1563:2000 |
Особенности монтажа
Муфты соединительные фланцевые ПФРК можно устанавливать на подземных или наземных трубопроводах, на вертикальных или горизонтальных установках. Во время монтажа необходимо обратить внимание, чтобы выполняемая установка не подвергала изделие изгибающим (более 4°) или растягивающим напряжениям, вытекающим из нагружения ее массой не зафиксированного трубопровода. Смонтированная и отрегулированная производителем муфта готова к монтажу в системе. Изделия не нуждаются в техническом обслуживании во время эксплуатации. При техническом обслуживании муфты после эксплуатации (при подготовке к повторному использованию) необходимо обязательно заменить резиновые уплотнения и при необходимости болты, гайки и шайбы.
