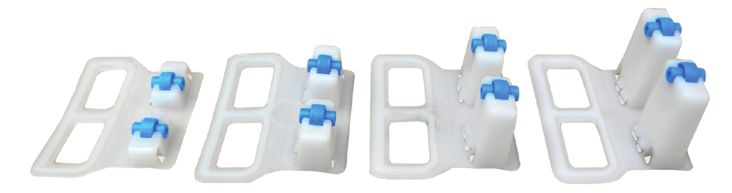

КРОН тип (н) 0.3 – это вид роликовых опорно-направляющих колец, разработанный специально для установки на трубопроводы среднего размера, диаметром от 110 до 400 мм. Кольца снижают силу трения в процессе протягивания труб по футляру, делая монтаж более удобным и простым. Деталь может иметь различную высоту – от 24 до 80 мм (выбор характеристик конкретного комплекта колец зависит от условий их применения).
КРОН тип (н) 0.3 состоит из отдельных полиэтиленовых сегментов, которые представляют собой замки из двух ножек и двух удлиненных отверстий, служащих для соединения соседних элементов в единую цепь. После того как звенья оборачиваются вокруг рабочей трубы, они зажимаются прочными резьбовыми стержнями из нейлона с шайбами и гайками.
Количество сегментов в цепи зависит от диаметра рабочей трубы. Для точного определения их числа разработана специальная таблица. Иногда для более плотного прилегания деталей может потребоваться их подрезка или снятие кромки. Фиксируются кольца с шагом в 1500 мм, при температуре от -20 до +60 градусов. Максимальная нагрузка, которую способны выдержать КРОНы – 300 кг.
Стандарт: ТУ 22.29.29-001-39116888-2022
Таблица для подбора
| Номинальный диаметр DN | Число сегментов | Высота элемента, мм | |||
|---|---|---|---|---|---|
| 24 | 40 | 60 | 80 | ||
| 110–139 | 6 | КРОН(н)0.3/110–139/24–6 | КРОН(н)0.3/110–139/40–6 | КРОН(н)0.3/110–139/60–6 | КРОН(н)0.3/110–139/80–6 |
| 140–159 | 7 | КРОН(н)0.3/140–159/24–7 | КРОН(н)0.3/140–159/40–7 | КРОН(н)0.3/140–159/60–7 | КРОН(н)0.3/140–159/80–7 |
| 160–179 | 8 | КРОН(н)0.3/160–179/24–8 | КРОН(н)0.3/160–179/40–8 | КРОН(н)0.3/160–179/60–8 | КРОН(н)0.3/160–179/80–8 |
| 180–199 | 9 | КРОН(н)0.3/180–199/24–9 | КРОН(н)0.3/180–199/40–9 | КРОН(н)0.3/180–199/60–9 | КРОН(н)0.3/180–199/80–9 |
| 200–220 | 10 | КРОН(н)0.3/200–220/24–10 | КРОН(н)0.3/200–220/40–10 | КРОН(н)0.3/200–220/60–10 | КРОН(н)0.3/200–220/80–10 |
| 221–240 | 11 | КРОН(н)0.3/221–240/24–11 | КРОН(н)0.3/221–240/40–11 | КРОН(н)0.3/221–240/60–11 | КРОН(н)0.3/221–240/80–11 |
| 241–260 | 12 | КРОН(н)0.3/241–260/24–12 | КРОН(н)0.3/241–260/40–12 | КРОН(н)0.3/241–260/60–12 | КРОН(н)0.3/241–260/80–12 |
| 261–280 | 13 | КРОН(н)0.3/261–280/24–13 | КРОН(н)0.3/261–280/40–13 | КРОН(н)0.3/261–280/60–13 | КРОН(н)0.3/261–280/80–13 |
| 281–300 | 14 | КРОН(н)0.3/281–300/24–14 | КРОН(н)0.3/281–300/40–14 | КРОН(н)0.3/281–300/60–14 | КРОН(н)0.3/281–300/80–14 |
| 301–320 | 15 | КРОН(н)0.3/301–320/24–15 | КРОН(н)0.3/301–320/40–15 | КРОН(н)0.3/301–320/60–15 | КРОН(н)0.3/301–320/80–15 |
| 321–340 | 16 | КРОН(н)0.3/321–340/24–16 | КРОН(н)0.3/321–340/40–16 | КРОН(н)0.3/321–340/60–16 | КРОН(н)0.3/321–340/80–16 |
| 341–360 | 17 | КРОН(н)0.3/341–360/24–17 | КРОН(н)0.3/341–360/40–17 | КРОН(н)0.3/341–360/60–17 | КРОН(н)0.3/341–360/80–17 |
| 361–380 | 18 | КРОН(н)0.3/361–380/24–18 | КРОН(н)0.3/361–380/40–18 | КРОН(н)0.3/361–380/60–18 | КРОН(н)0.3/361–380/80–18 |
| 381–400 | 19 | КРОН(н)0.3/381–400/24–19 | КРОН(н)0.3/381–400/40–19 | КРОН(н)0.3/381–400/60–19 | КРОН(н)0.3/381–400/80–19 |
