Шаровой обратный клапан TiS / DOMEX

0.00₽Price

Артикул: 23 Категория:
1. НАЗНАЧЕНИЕ

Шаровой обратный клапан предназначен для установки на гидравлических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана). В качестве транспортируемой среды может быть вода, сточные воды и прочие водные среды, имеющие грязевые осадки с температурными параметрами, удовлетворяющими техническим требованиям. Клапан имеет полнопроходное (свободное) сечение, что обеспечивает низкий перепад давления. Клапан снабжен подъемным устройством, которое обеспечивает возможность спуска давления перед техническим обслуживанием.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая температура T°C      NBR: 0°C до +80°C
EPDM: -10°C до +120°C
Рабочее давление PN — 1.0 /1.6 MPa
Диапазон применяемых диаметров DN50-DN400[мм]
Фланцы — PN 10

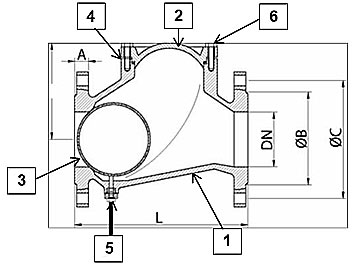

3. РАЗМЕРЫ И ВЕС
Артикул DN L* H A OB OC Kg
GWS DN 50 50 200 106 18 104 125 7,7
GWS DN 65 65 240 129 18 122 145 11,2
GWS DN 80 80 260 146 19 136 160 15,4
GWS DN 100 100 300 194 19 160 180 21,7
GWS DN 125 125 350 207 19 186 210 33
GWS DN 150 150 400 240 20 212 240 45.5
GWS DN 200 200 500 322 22 269 295 90
GWS DN 250 250 600 388 28 317 350 163
GWS DN 300 300 700 458 28 370 400 230
GWS DN 350 350 800 610 28 434 460 350
GWS DN 400 400 900 705 30 475 515 437
4. УСТРОЙСТВО И МАТЕРИАЛЫ

№ Наименование Материал
1 Корпус Чугун GGG40
2 Крышка Чугун GGG40
3 Шар Резина NBR+Металл (DI или AL)
4 Уплотнение NBR
5 Болты A2
5. УКАЗАНИЯ ПО МОНТАЖУ

Перед установкой обратного клапана трубопровод должен быть очищен от грязи, песка, окалины и других загрязнений.
Клапан на горизонтальном трубопроводе устанавливается крышкой вверх. Установка в вертикальном положении возможна только при направлении потока снизу вверх.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Каждое изменение эксплуатационных условий требует консультации с производителем арматуры.
При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана

6. ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В зависимости от качества рабочей среды и требований к условиям эксплуатации оборудования, клапан должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год.

7. СКЛАДИРОВАНИЕ

Шаровые обратные клапаны следует хранить в крытых помещениях.

8. ТРАНСПОРТИРОВАНИЕ

Шаровые обратные клапаны следует транспортировать крытыми транспортными средствами. Во время транспортировки изделие должно быть защищено от повреждений.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На изделие, которое было смонтировано и эксплуатируется в соответствии с данным Паспортом оборудования, производитель дает гарантию 1 год.
