1. Рабочие среды и применения
Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 300°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.
2. Габаритные размеры, вес и Kv (таблица) фильтра сетчатого чугунного фланцевого.
Размеры в мм.
| Ду/DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| Ру/PN | 16 | |||||||||||||||||
| Максимально допустимая температура 300°С. Минимальная температура окружающей среды — 20°С. | ||||||||||||||||||
| Код товара | YF- 3016- D015 |
YF- 3016- D020 |
YF- 3016- D025 |
YF- 3016- D032 |
YF- 3016- D040 |
YF- 3016- D050 |
YF- 3016- D065 |
YF- 3016- D080 |
YF- 3016- D100 |
YF- 3016- D125 |
YF- 3016- D150 |
YF- 3016- D200 |
YF- 3016- D250 |
YF- 3016- D300 |
YF- 3016- D350 |
YF- 3016- D400 |
YF- 3016- D500 |
YF- 3016- D600 |
| L-строительная длина | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 |
| Н -строительная высота (от оси трубы) | 72 | 80 | 90 | 105 | 112 | 135 | 165 | 195 | 230 | 280 | 330 | 390 | 450 | 562 | 640 | 700 | 884 | 1022 |
| Нt — габаритная высота (от конца фланца) | 115 | 133 | 148 | 175 | 187 | 218 | 258 | 295 | 340 | 405 | 473 | 560 | 653 | 792 | 900 | 990 | 1242 | 1442 |
| Z-?d-Присоедини-тельные отверстия фланцев (диаметр и количество на каждом фланце) | ?14 /4шт. | ?18 /4шт. | ?18 /8шт. | ?23/ 8шт |
?23/ 12шт |
?27 /12шт. | ?27/ 16шт. |
?30/ 16шт. |
?34/ 20шт. |
?37/ 20шт. |
||||||||
| высота присоедини-тельного выступа | 2 | 3 | 4 | 5 | ||||||||||||||
| b-толщина фланца | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 30 | 32 | 36 | 38 | 31,5 | 36 | |||||
| D2 — внешний диаметр присоединительного выступа | 47 | 58 | 68 | 78 | 88 | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 378 | 438 | 490 | 609 | 720 |
| D1 — межосевое расстояние сквозных отверстий фланца | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 |
| D-внешний диаметр фланца | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 |
| Размер отверстия в стандартной сетке, мм | 0,8 | 1,5 | 2 | 3 | ||||||||||||||
| Кv,м3/час стандартное исполнение | 5,35 | 9,55 | 16,55 | 20,1 | 33,1 | 54,1 | 95,1 | 140,1 | 201,1 | 340,1 | 526,1 | 870,1 | 1260,1 | 1735,1 | 2250 | 2950 | 4609 | 6640 |
| Кv,м3/час с сеткой 0,5 мм | 5,05 | 9,05 | 14,85 | 18,1 | 30,1 | 48,1 | 85,1 | 131,5 | 189,5 | 320,5 | 494,5 | 818,5 | 1185 | 1632 | 2220 | 2899 | —- | —- |
| Кv,м3/час с сеткой 4 мм | 5,51 | 9,84 | 17,05 | 20,7 | 34,1 | 55,7 | 98 | 144,3 | 207,1 | 350,3 | 541,9 | 896,2 | 1298 | 1787 | 2287 | 2986 | —- | —- |
| Кv,м3/час с магнитной вставкой | -10% | -8% | — | — | ||||||||||||||
| Вес, кг/шт. | 2,2 | 2,7 | 3,7 | 5,6 | 7,6 | 10,1 | 14,8 | 21,4 | 26,2 | 40 | 55 | 93 | 158 | 250 | 390 | 450 | 580 | 840 |

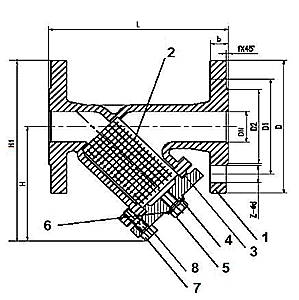

3. Спецификация деталей и материалов фильтра сетчатого чугунного фланцевого
| Номер на чертеже | Наименование | Кол-во | Материал |
| 1 | Корпус | 1 | Чугун DINGG25 =JIS FC250 =W.-nr.0.6025 =BSGrade 260=AFNOR Ft25D=UNI G25=UNE FG25 =SS0125 = ANSI/SAE No35B=GB HT250 |
| 2 | Сетка | 1 | НержавеющаястальJISSUS304 =W.-nr.1.4350=DIN X5CrNi189 =BS 304S11=EN 58E =AFNOR Z6CN18.09 = UNIX5CrNi1810 =UNE F.3551=UNE F.3541=UNE F.3504=SS2332 =AISI/SAE 304=GB Ocr18Ni9 |
| 3 | Прокладка крышки фильтра (размеры в таблице ниже) | 1 | Терморасширенный графит (ТРГ) |
| 4 | Крышка фильтра | 1 | Чугун DINGG25 |
| 5 | Сливная пробка крышки фильтра (размеры в таблице ниже) | 1 | Конструкционная качественная углеродистая сталь GBA3 -по механическим свойствам, как GBQ235, ГОСТ Ст.20, DIN St.37, UNS K02502,AISI 1020,A-216 WCB |
| 6 | Прокладка сливной пробки крышки фильтра (размеры в таблице справа) | 1 | EPDM-кольцо |
| 7 | Болты крепежные крышки фильтра | см. табл. ниже | Конструкционная качественная углеродистая сталь GBA3-по механическим свойствам, как GBQ235, ГОСТ Ст.20, DINSt.37, UNS K02502,AISI 1020,A-216 WCB |
| 8 | Шайба болтов крепежных крышки фильтра (размеры в таблице ниже) | по кол-ву болтов крепежных крышки фильтра | Конструкционная качественная углеродистая сталь GBA3-по механическим свойствам, как GBQ235, ГОСТ Ст.20, DINSt.37, UNS K02502,AISI 1020,A-216 WCB |
