Клапан обратный дисковый предназначен для установки на гидравлических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана). В качестве транспортируемой среды может быть холодная и горячая вода и прочие неагрессивные жидкости с температурными параметрами, удовлетворяющими техническим требованиям. Наклонный диск обеспечивает хорошую герметичность при низком дифференциальном давлении. Диск клапана изготовлен из стали и покрыт вулканизированной ЕPDM. Клапан имеет полнопроходное (свободное) сечение, что обеспечивает низкий перепад давления.
Клапан снабжен подъемным устройством, которое обеспечивает возможность спуска давления перед техническим обслуживанием
T°C 40°C до +80°C
PN 1.6 MPa
Диапазон применяемых диаметров DN50-DN300[мм]
Фланцы PN 10

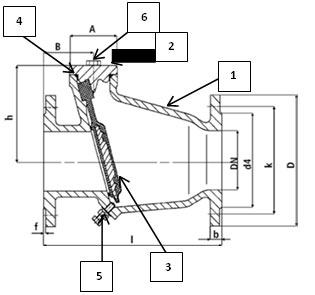

| Арт. № | DN | I | k | d4 | h | A | B | n | d2 | b | f | M, кг |
| BPS 6500050 | 50 | 200 | 125 | 102 | 123 | 66 | 65 | 4 | 18 | 20 | 3 | 10,5 |
| BPS 6500065 | 65 | 240 | 145 | 122 | 133 | 76 | 76 | 4 | 18 | 20 | 3 | 14,5 |
| BPS 6500080 | 80 | 260 | 160 | 138 | 147 | 81 | 82 | 8 | 18 | 22 | 3 | 16,5 |
| BPS 6500100 | 100 | 300 | 180 | 158 | 161 | 82 | 83 | 8 | 18 | 24 | 3 | 23,5 |
| BPS 6500125 | 125 | 350 | 210 | 188 | 195 | 90 | 87 | 8 | 18 | 24 | 3 | 36,5 |
| BPS 6500150 | 150 | 400 | 240 | 212 | 216 | 85 | 91,5 | 8 | 22 | 24 | 3 | 48 |
| BPS 6500200 | 200 | 500 | 295 | 268 | 255 | 176 | 118 | 8 | 22 | 26 | 4 | 94 |
| BPS 6500250 | 250 | 600 | 355 | — | 290 | — | — | 12 | 22 | — | — | 162 |
| BPS 6500300 | 300 | 700 | 410 | — | 312 | — | — | 12 | 22 | — | — | 222 |
| № | Наименование | Материал | Стандарты |
| 1 | Корпус | Чугун | GG25 |
| 2 | Крышка | Чугун | GG25 |
| 3 | Диск | Резина, сталь | EPDM |
| 4 | Уплотнение | Резина | EPDM |
| 5 | Подъемное устройство | Сталь | А4 |
| 6 | Болты | Сталь | А2 |
| Покрытие | ЕКВ | толщина 200 mk |
Перед установкой обратного клапана трубопровод должен быть очищен от грязи, песка, окалины и других загрязнений. Клапан на горизонтальном трубопроводе устанавливается крышкой вверх. Установка в вертикальном положении возможна только при направлении потока снизу вверх.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Каждое изменение эксплуатационных условий требует консультации с производителем арматуры.
При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана
В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, клапан должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год.
Наличие в потоке механических частиц может ограничить запирающую способность клапана, поэтому до клапана рекомендуется устанавливать фильтр механической очистки.
Клапаны обратные дисковые следует хранить в крытых помещениях.
Клапаны обратные дисковые следует транспортировать крытыми транспортными средствами. Во время транспортировки изделие должно быть защищено от повреждений.
На изделие, которое было смонтировано и эксплуатируется в соответствии с данным Паспортом оборудования, производитель дает гарантию 1 год.
При нарушении потребителем положений пунктов 5, 6, 7, 8 гарантия на данный товар не распространяется
