Доуплотнитель раструбов РУРС «DOMEX»

руб.0.00Price

Рnom (рабочее давление): до 1.0МПа
Т°C: 10 — 110°C
ⱷ°max (максимальное угловое отклонение): 4 градуса
Диапазон диаметров: DN50 –DN600
Рабочая среда: вода с различными неагрессивными примесями

Артикул: 9-1-1 Категория:
1. НАЗНАЧЕНИЕ

Доуплотнительраструбныхсоединенийпредназначендля соединения, либо устранения аварии на раструбных соединениях.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рnom (рабочее давление): до 1.0МПа
Т°C: 10 — 110°C
ⱷ°max (максимальное угловое отклонение): 4 градуса
Диапазон диаметров: DN50 –DN600
Рабочая среда: вода с различными неагрессивными примесями

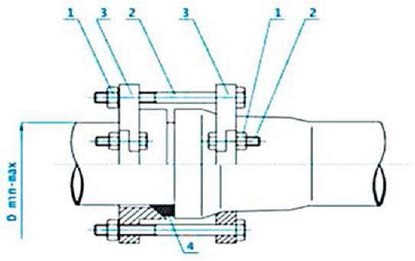

3. УСТРОЙСТВО И МАТЕРИАЛЫ

1.Гайки — DIN 934, PN-82144 оцинкованные.
2.Болты DIN 931, PN-82101 оцинкованные.
3.Шайбы
4.Корпус — высокопрочный чугун GGG50.
По заказу болты, гайки, шайбы могут выполняться из нержавеющей стали.
4. РАЗМЕРЫ И ВЕС
Код
DOM D DN50
DN (мм)
50
Диапазон (мм)
62-68
Масса,
3.3
DOM D DN65 65 75-84 4,3
DOM D DN80 80 94-100 8.5
DOM D DN100 100 114-120 9,1
DOM D DN150 150 166-173 11.25
DOM D DN200 200 217-224 13.45
DOM D DN250 250 270-276 18,2
DOM D DN300 300 321-328 19,6
DOM D DN350 350 373-380 26.95
DOM D DN400 400 424-431 30.35
DOM D DN500 500 527-534 37.2
DOM D DN600 600 630-638 50
5. ХРАНЕНИЕ

Доуплотнитель раструбов следует хранить в крытых помещениях. При хранении, монтаже и эксплуатации необходимо оберегать доуплотнители раструбов от механических повреждений (ударов и т.п.).

6. ТРАНСПОРТИРОВАНИЕ

Доуплотнитель раструбных соединений (РУРС) «STOP»следует транспортировать крытыми транспортными.

7. УКАЗАНИЯ ПО МОНТАЖУ

Доуплотнители раструбов «DOMEX» можно монтировать на подземных или наземных трубопроводах, на вертикальных или горизонтальных установках. Во время монтажа необходимо обратить внимание, чтобы выполняемая установка не подвергала доуплотнитель изгибающим (более 4) или растягивающим напряжениям, вытекающим из нагружения его массой не зафиксированного трубопровода. Смонтированный и отрегулированный производителем доуплотнитель готов к монтажу в системе.

8. ИНСТРУКЦИЯ ПО МОНТАЖУ

Приступая к монтажу доуплотнителя раструбов, следует ознакомиться с технической документацией, т.е. проверить предназначение для рабочих тел и параметры работы трубопровода, в котором он будет установлена.
Каждое изменение эксплуатационных условий требует консультации с производителем. Приступая к монтажным работам, проверить состояние доуплотнителя и в случае необходимости – тщательно промыть водой.

9. ПРАВИЛА БЕЗОПАСНОСТИ

Для обеспечения безопасности работы категорически запрещается:
производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе;
использовать доуплотнители на параметрах, превышающих эксплуатационные.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Доуплотнители раструбов не нуждаются в техническом обслуживании во время эксплуатации.
При техническом обслуживании доуплотнителя после эксплуатации (при подготовке к повторному использованию) необходимо обязательно заменить резиновые уплотнения и при необходимости болты, гайки и шайбы.

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок 10 лет со дня продажи устанавливается при условии соблюдения потребителем требований, указанных в п.п.7, 8,9 .Срок эксплуатации 50 лет с учетом соблюдения условий эксплуатации.
